Allora...
vediamo a chi può interessare l'effetto super car sul pc.
Un gadget giusto per farsi un pò fighi...io celò...tu no!!:asd:
L'effetto super car lo ricorderete tutti se avete visto la serie televisiva di Super Car...Kit per intenderci, aveva una fila di luci sul frontale
rosse, che scorrevano da sinistra verso destra e viceversa, una cosa del genere:



Scanner_kitt.gif ...:asd:

Per riprodurre questo effetto con i led servono due semplici integrati, ed una manciata di altri componenti passivi.
Il primo integrato è l'oramai famoso NE555, che è un generatore di clock...genera una forma d'onda quadra, con un determinato tempo di discesa e salita.
Ecco come si presenta alla vista l'Ne555:
Questo lo schema della pedinatura dell'integrato:

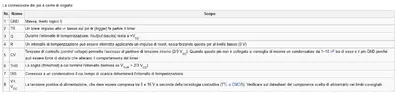

e ogni piedino ha la sua funzione:



Secondo integrato utilizzato e il CD4017.
Qui vediamo ogni piedino del CD4017 e la sua funzione:




Il circuito integrato CD 4017 è un contatore decodificato 1 su 10. Questi circuiti sono pilotati da un clock di ingressi e tutte le uscite commutano simultaneamente.



L'integrato C-Mos DC 4017 è un contatore decimale provvisto di 10 uscite disposte nel seguente ordine 3-2-4-7-10-1-5-6-9-11, questo integrato dispone di altri 5 piedini, Carry - Clock inhibit - Reset - Vcc - GND.

Piedino 13: per ottenere un normale conteggio da 1 a 10 occorre collegarlo a massa.

Piedino 13: collegando a massa questo piedino conteggerà normalmente, se lo colleghiamo al positivo azzererà il livello logico 1.

Piedino 12 Carry: su questo piedino risulterà presente un livello logico 1 dal primo al quinto impulso ed un livello logico 0 dal sesto al decimo impulso, questa uscita può servire per pilotare un secondo cd 4017.

Piedino 16 Vcc: piedino di alimentazione positiva, questo integrato può funzionare con tensioni tra i 5 e i 15 volt.

Piedino 8 GND: piedino di massa.

Piedino 14 Clock: se alimentiamo l'integrato a 5 V possiamo fornire una frequenza massima di 5 MHz.

Per ottenere la frequenza di clock necessaria per pilotare il piedino 14 del cd 4017 utilizziamo un integrato NE555 , in grado di generare un onda quadra.

Vediamo l'insieme del circuito in figura:
