Complimenti per il bellissimo lavoro fatto, considerando quanto costa il kit Philips e quanto sono inutili i cloni che vendono in giro!
Vorrei solamente chiederti se il progetto è realizzabile senza limiti di dimensioni di striscia led. Vorrei utilizzarla su un 55" che uso come monitor per il PC.
Grazie anticipatamente per una tua risposta

Goffry ha detto:
Complimenti per il bellissimo lavoro fatto, considerando quanto costa il kit Philips e quanto sono inutili i cloni che vendono in giro!
Vorrei solamente chiederti se il progetto è realizzabile senza limiti di dimensioni di striscia led. Vorrei utilizzarla su un 55" che uso come monitor per il PC.
Grazie anticipatamente per una tua risposta
Clicca per espandere...

Ciao,
grazie, apprezzo.

Si nessun problema su un 55", in questo momento sto aggiungendo il supporto al multi monitor. :)

Tieni conto che più led metti e più l'esp fa fatica a reggere framerate elevati.

Secondo me se prendi una 60 led per metro sei tranquillo anche su un 55 pollici. A occhio e croce saresti intorno ai 200 led quindi una passeggiata per l'esp.

Con 200 led però ti consiglio di fare voltage injection a metà striscia in modo da mantenere il colore bello uniforme su tutta la striscia.

Ciao!
--- i due messaggi sono stati uniti ---
PS: non dimenticare di portare una foto o un breve video dell'opera finita ?
--- i due messaggi sono stati uniti ---
E diciamocela tutta, anche il kit Philips impallidisce davanti luciferin. Alla fine il kit Philips ha pochi led, poco luminoso, poco preciso. Qua quanto led mettere lo scegli tu. ?

techsaskia ha detto:
Ciao,
grazie, apprezzo.

Si nessun problema su un 55", in questo momento sto aggiungendo il supporto al multi monitor. :)

Tieni conto che più led metti e più l'esp fa fatica a reggere framerate elevati.

Secondo me se prendi una 60 led per metro sei tranquillo anche su un 55 pollici. A occhio e croce saresti intorno ai 200 led quindi una passeggiata per l'esp.

Con 200 led però ti consiglio di fare voltage injection a metà striscia in modo da mantenere il colore bello uniforme su tutta la striscia.

Ciao!
--- i due messaggi sono stati uniti ---
PS: non dimenticare di portare una foto o un breve video dell'opera finita ?
--- i due messaggi sono stati uniti ---
E diciamocela tutta, anche il kit Philips impallidisce davanti luciferin. Alla fine il kit Philips ha pochi led, poco luminoso, poco preciso. Qua quanto led mettere lo scegli tu. ?
Clicca per espandere...
La differenza è che ti serve il pc e non tutti usano un 55" per il computer!

L'ambilight è figo sulla tv, però è certamente un'ottima alternativa soprattutto economica

techsaskia ha detto:
Ciao,
grazie, apprezzo.

Si nessun problema su un 55", in questo momento sto aggiungendo il supporto al multi monitor. :)

Tieni conto che più led metti e più l'esp fa fatica a reggere framerate elevati.

Secondo me se prendi una 60 led per metro sei tranquillo anche su un 55 pollici. A occhio e croce saresti intorno ai 200 led quindi una passeggiata per l'esp.

Con 200 led però ti consiglio di fare voltage injection a metà striscia in modo da mantenere il colore bello uniforme su tutta la striscia.

Ciao!
--- i due messaggi sono stati uniti ---
PS: non dimenticare di portare una foto o un breve video dell'opera finita ?
--- i due messaggi sono stati uniti ---
E diciamocela tutta, anche il kit Philips impallidisce davanti luciferin. Alla fine il kit Philips ha pochi led, poco luminoso, poco preciso. Qua quanto led mettere lo scegli tu. ?
Clicca per espandere...
Ti ringrazio per la rapidità della tua risposta.
Considera che non mi sono MAI cimentato in realizzazioni simili, programmare etc. ma ho sempre desiderato iniziare. Questo progetto mi alletta così tanto che credo proprio che dovrò iniziare a farlo!! Ho visto il video tutorial, mi sembra abbastanza comprensibile. Appena passate le feste acquisto tutto il materiale necessario ed inizio. Spero di non disturbarti troppo se ti chiederò consiglii da neofita...
Una buona serata ?
--- i due messaggi sono stati uniti ---
Badream ha detto:
La differenza è che ti serve il pc e non tutti usano un 55" per il computer!

L'ambilight è figo sulla tv, però è certamente un'ottima alternativa soprattutto economica
Clicca per espandere...
Sarà una bellissima soddisfazione poter realizzare qualcosa del genere con le mie manine pacioccose ?

techsaskia ha detto:
ahah vai tranquillo Goffry ?
Clicca per espandere...
Ciao rieccomi pronto ad iniziare questa avventura. Per prima cosa ti chiedo quale D1 prendere perché quello da te suggerito non è più disponibile. Dopodiché ti chiedo di consigliarmi la striscia led più indicata per il mio progetto da 55". Un'ultima cosa è consigliarmi il tipo di saldatore più appropriato per fare il lavoro. Io ne ho uno "classico", non so come definirlo, da elettricista? non so se è troppo "grosso" per fare saldature tanto precise.
Grazie!!

@Goffry

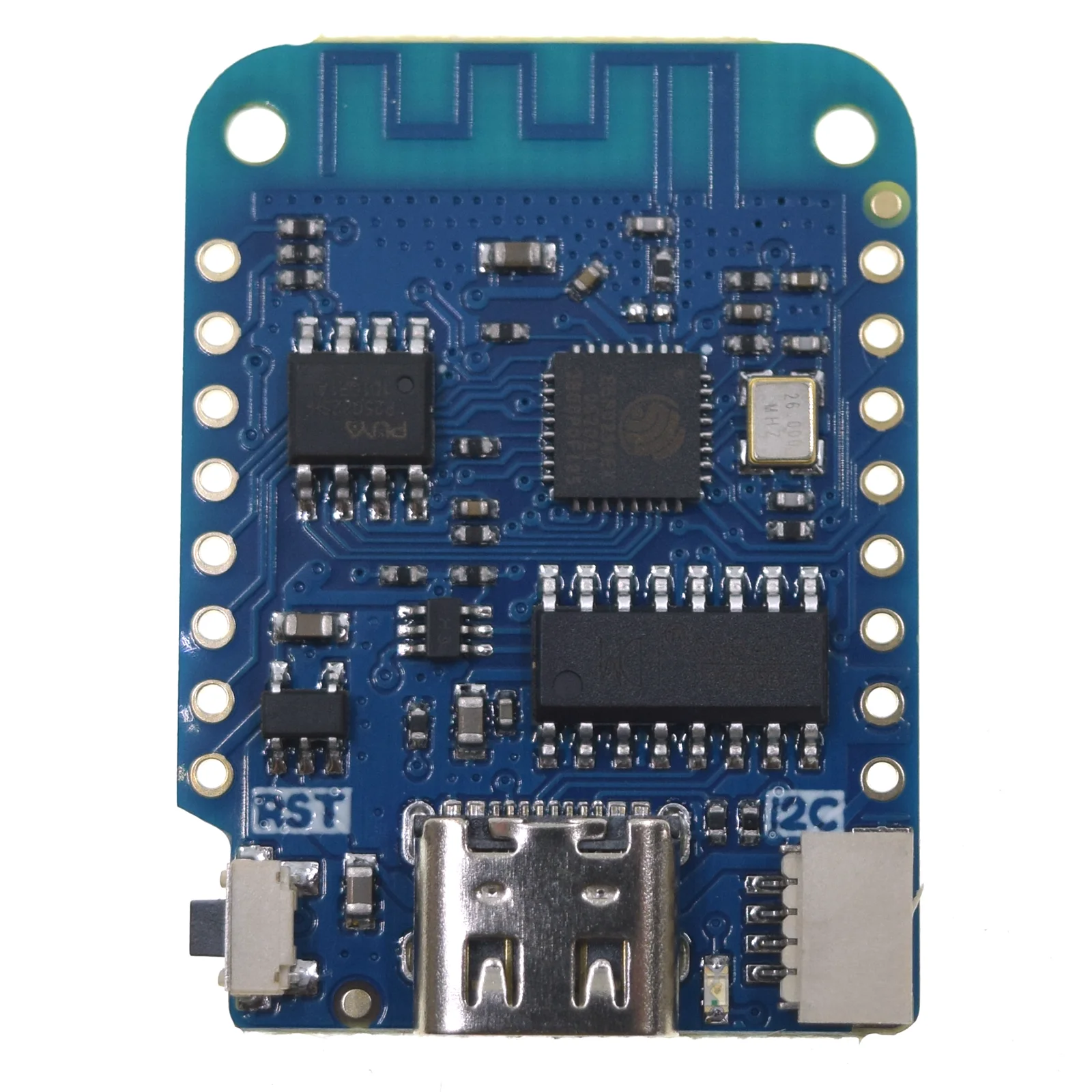

il migliore esp8266 in commercio:
it.aliexpress.com

LOLIN D1 Mini V4.0.0 - WEMOS WIFI Internet of Things basato su scheda ESP8266 compatibile con Arduino Nodemcu micropitone da 4MB - AliExpress 502

Smarter Shopping, Better Living! Aliexpress.com
it.aliexpress.com it.aliexpress.com

Una buona striscia, io prenderei 60 led per metro IP65, la IP67 è troppo scomoda da tagliare, si spacca, non è il caso.
it.aliexpress.com

WS2812B Luci a LED DC5V WS2812 RGB Striscia a LED indirizzabile individualmente Pixel intelligenti Luce magica Nero Bianco PCB IP30 65 67 - AliExpress 39

Smarter Shopping, Better Living! Aliexpress.com
it.aliexpress.com it.aliexpress.com

poi ti serve l'alimentatore, bello potente per quel TV,
il logic level converter da 3.3V a 5V, la resistenza 220ohm e il condensatore 1000uF.

l'alimentatore prendilo da almeno 12A, fatti un pò di conti con i led che userai, per 120LED ci vuole un 5-6A
--- i due messaggi sono stati uniti ---
riguardo al saldatore ne va bene uno qualsiasi, se ne hai uno che gli si possono cambiare le punte quelle fine sono ovviamente molto preferibili :)

prima di collegare tutta la striscia led, ti consiglio di fare delle prove con pochi led, anche 4 o 5 bastano

Ultima modifica:
Goffry ha detto:
@techsaskia

Ho cercato anche su Amazon per una questione di tempo.

Ho individuato questo M1 e vorrei sapere se va bene
https://www.amazon.it/gp/product/B07J2QKNHB/?tag=tomsforum-21&linkCode=ogi

Per la striscia Led credo che questo sia perfetto. Ha anche l'alimentatore.
https://www.amazon.it/gp/product/B07H32N13Y/?tag=tomsforum-21&linkCode=ogi

Altrimenti dimmi tu...
Per il resto dei componenti prendo quelli elencati nella guida oppure mi consigli altro?

Grazie ancora tanto per la pazienza
Clicca per espandere...

perdona il ritardo nella risposta ma non mi è arrivata la mail di risposta xD
la striscia non va bene, deve essere una WS2812B 5V.

io ti consiglio di prendere i componenti consigliati nella guida, la fretta spesso non porta a nulla di buono xD
da aliexpress, se scegli la consegna aliexpress standard shipping in 15 giorni è tutto a casa tua.

techsaskia ha detto:
perdona il ritardo nella risposta ma non mi è arrivata la mail di risposta xD
la striscia non va bene, deve essere una WS2812B 5V.

io ti consiglio di prendere i componenti consigliati nella guida, la fretta spesso non porta a nulla di buono xD
da aliexpress, se scegli la consegna aliexpress standard shipping in 15 giorni è tutto a casa tua.
Clicca per espandere...
Menomale, pensavo di averti esasperato ?
Nel frattempo però ho preso questo D1, mi sembra quasi identico a quello del tutorial
https://www.amazon.it/gp/product/B0754N794H/?tag=tomsforum-21&linkCode=ogi
Per la striscia, ho trovato quello che indichi tu che dovrebbe essere questo:
https://www.amazon.it/dp/B01CDTEJBG/?tag=tomsforum-21&linkCode=ogi
Oppure questo che costa meno:
https://www.amazon.it/dp/B07TJDS1PZ/?tag=tomsforum-21&linkCode=ogi
Il resto dei componenti li prendo direttamente in un negozio di elettronica.
Ti richiedo anche di linkarmi un alimentatore valido... Su Amazon ?
Grazie mille

Ultima modifica:
Goffry ha detto:
Menomale, pensavo di averti esasperato ?
Nel frattempo però ho preso questo D1, mi sembra quasi identico a quello del tutorial
https://www.amazon.it/gp/product/B0754N794H/?tag=tomsforum-21&linkCode=ogi
Per la striscia, ho trovato quello che indichi tu che dovrebbe essere questo:
https://www.amazon.it/dp/B01CDTEJBG/?tag=tomsforum-21&linkCode=ogi
Oppure questo che costa meno:
https://www.amazon.it/dp/B07TJDS1PZ/?tag=tomsforum-21&linkCode=ogi
Il resto dei componenti li prendo direttamente in un negozio di elettronica.
Ti richiedo anche di linkarmi un alimentatore valido... Su Amazon ?
Grazie mille
Clicca per espandere...

Sembra tutto ok.
Per l'alimentatore, un led consuma 0.060A, fai il conto di quanti led userai e avrai la dimensione dell'alimentatore che ti serve, ovviamente 5V.

Bft lighting fa buoni prodotti e su Amazon ci sono quegli alimentatori.
Non vendo alimentatori, adoperati un po' a cercare pure tu ?

techsaskia ha detto:
Sembra tutto ok.
Per l'alimentatore, un led consuma 0.060A, fai il conto di quanti led userai e avrai la dimensione dell'alimentatore che ti serve, ovviamente 5V.

Bft lighting fa buoni prodotti e su Amazon ci sono quegli alimentatori.
Non vendo alimentatori, adoperati un po' a cercare
Clicca per espandere...
Dai adesso mi metto di impegno... Ci aggiorniamo appena inizio i lavori.
Grazie!!!

techsaskia ha detto:
Bravo. Se hai bisogno batti un colpo che ti aiuto ?
Clicca per espandere...
Per l'alimentazione ho fatto questo conto mantenendo misure ipotetiche.
Una TV 55 misura 124 cm x 73 cm. Quindi il perimetro è 394 cm. Ovviamente le strisce verranno montate un po' più interne ma tengo comunque per buona la misura massima. Quindi arrotondato a 4 m avrei, 60 led per metro, 240 led massimo. Che poi saranno di meno per i tagli degli angoli etc.. tenendo comunque il valore massimo di 240 led moltiplicato 0,06 A di consumo di ogni singolo led, si ottiene un totale di 14,4 A. Quindi servirebbe un alimentatore da 5 volt e 14,4 A per alimentare in modo efficiente il tutto..
Possibile??

corretto, quello sarà l'assorbimento massimo se tieni i LED accessi nello stesso momento di colore bianco.
mi sa che ti tocca prendere un BFT Lighting da 20A.

tipo questo:
it.aliexpress.com

DC5V 2A 3A 4A 5A 8A 10A 12A 20A 30A 40A 60A Interruttore LED Trasformatori di Alimentazione Adattatore WS2812B WS2801 SK6812 SK9822 Striscia LED - AliExpress 39

Smarter Shopping, Better Living! Aliexpress.com
it.aliexpress.com it.aliexpress.com

amazon li ha questi ma al momento non vedo il 20A.

misure intermedie non le fanno, non risparmiare sull'alimentatore perchè è la parte più importante del sistema anche in termini di sicurezza :)
sottodimensionarlo non è saggio.
