[Now Building] Self made case: 90° rotated + large fans

SACERDAVE

Utente Attivo
238
34
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
HDD
Samsung 850 Evo 250gb + Crucial BX500 + WD Black 1tb + Seagate 250gb
RAM
Corsair Vengeance & Gskill RipjawsX | 4x4gb DDR3-1600 CL9
GPU
Nvidia GTX 1060 6gb Zotac
Monitor
Samsung S34J552 3440x1440 + Asus VE247H fHD
PSU
Corsair AX750
Case
Cooler Master Haf912 Plus MOD
Periferiche
Corsair K70 + Logitech G502 Hero + Xbox One Controller
Net
Fastweb Fibra
OS
W10
Si vero, non è economico
Però trovi qualsiasi cosa per il moodding e molto altro.
Link per cosa esattamente?
Prolunga ali (corta) di qualità e pulsanti già cablati (non troppo costosi)

Ciao, mi sono un attimo perso via in questi giorni ma ho avuto parecchio da fare...
Sto ancora finendo di raccogliere i prezzi per poi effettuare l'ordine
Il problema è che sono già arrivato a circa 170€, non è affatto poco per un esperimento come questo


SACERDAVE

Utente Attivo
238
34
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
HDD
Samsung 850 Evo 250gb + Crucial BX500 + WD Black 1tb + Seagate 250gb
RAM
Corsair Vengeance & Gskill RipjawsX | 4x4gb DDR3-1600 CL9
GPU
Nvidia GTX 1060 6gb Zotac
Monitor
Samsung S34J552 3440x1440 + Asus VE247H fHD
PSU
Corsair AX750
Case
Cooler Master Haf912 Plus MOD
Periferiche
Corsair K70 + Logitech G502 Hero + Xbox One Controller
Net
Fastweb Fibra
OS
W10
UPDATE 2021

Dopo circa 6 mesi di stallo riprendo in mano le idee dentro questo post.
Ero arrivato ad avere un prj probabilmente funzionante ma troppo costoso, e sinceramente non me la sono sentita di procedere all'acquisto del materiale.
Dopo alcune vicissitudini, ho deciso di riprovare, questa volta risparmiando dove possibile:
  • Ho sostituito i profili di alluminio 2020 con dei profili angolari, sempre in alluminio, larghi 16mm e spessi 1mm;
  • Ho sostituito i pannelli che compongono il case con dei ritagli di polipropilene nero 1mm;
  • Ho risparmiato sulle ventole frontali, passando dalle Silverstone AP182 alle AP181;
  • Ho deciso di non completare subito l'assemblaggio del case e di valutare mano a mano a che punto ero;
Ieri sera ho concluso una prima bozza del progetto SketchUp e sono andato ad acquistare il materiale: spesa totale inferiore a 80€.


Clicca QUI per scaricare il progetto SketchUp
Clicca QUI per scaricare il file .stl



Breve riassunto del case:
  • Mobo ruotata di 90°;
  • 500cm x 500cm x 250cm;
  • Zero interesse nell'estetica;
  • Due Silverstone AP181 frontali in immissione (con griglia + filtro antipolvere); due CM Megaflow 200 posteriori in emissione (con solo griglia);
  • L'alimentatore avrà il foro per la propria ventola sulla parte inferiore con filtro antipolvere;
  • Nella parte superiore ci saranno dei fori per consentire all'aria calda dal dissipatore cpu di uscire;
  • Hard disk e ssd saranno temporaneamente sparsi per il case, poi gli darò dei posti degni;
I profili angolari saranno uniti con 3 viti con testa sottile + bulloni sottili per ogni angolo.
Il pannello di supporto della mobo sarà fissato ai pannelli superiori e inferiori tramite dei supporti angolari in acciaio (lunghi 3cm).
Devo ancora studiarmi come fissare bene la scheda video al pannello superiore, ma onestamente non mi preoccupa per ora.

Ho un grosso dubbio su come forare la parte superiore per garantire lo spazio dell'I/O shield + cavi scheda video; in generale, sto decidendo ora come procedere alla varie misurazioni dei componenti e assemblaggio.
Sono andato a leggermi le specifiche ATX, a questo link il documento più chiaro che ho trovato - misure in inches. Alle pagine 11, 13 e 14 sono riportate le misure necessarie. Per ulteriori dettagli, ho trovato questo interessante post con allegato da scaricare.

Di seguito i passi che pensavo di seguire per l'assemblaggio:
  1. Taglio dei profili in alluminio e dei pannelli alle misure necessarie;
  2. Assemblaggio del telaio del case usando i profili angolari + 3 viti e bulloni per ogni angolo;
  3. Installazione dei supporti delle ventole + installazione delle ventole;
  4. Installazione del pannello inferiore + alimentatore;
  5. Installazione del pannello di supporto mobo collegandolo solo al pannello inferiore con i supporti angolari;
  6. Ci appoggio sopra la mobo e mi segno i fori per i supporti della mobo (quelli di colore oro);
  7. Appoggio il pannello superiore al telaio; riporto la posizione del foro in alto a sx sul pannello superiore (non so bene come);
  8. Data la posizione di quel foro, riesco a capire dove effettuare il taglio per l'IO shield;
A questo punto, come mi muovo per forare il pannello superiore per far spazio alla scheda video? Avete altre idee o suggerimenti?

Grazie a tutti dell'aiuto :)

Ultima modifica:
  • Like
Reactions: Zeds

SACERDAVE

Utente Attivo
238
34
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
HDD
Samsung 850 Evo 250gb + Crucial BX500 + WD Black 1tb + Seagate 250gb
RAM
Corsair Vengeance & Gskill RipjawsX | 4x4gb DDR3-1600 CL9
GPU
Nvidia GTX 1060 6gb Zotac
Monitor
Samsung S34J552 3440x1440 + Asus VE247H fHD
PSU
Corsair AX750
Case
Cooler Master Haf912 Plus MOD
Periferiche
Corsair K70 + Logitech G502 Hero + Xbox One Controller
Net
Fastweb Fibra
OS
W10
È appena arrivato qualche componente da Hong Kong...

asset-18.jpg asset-17.jpg

Domani dovrebbero arrivare i profili in alluminio e i pannelli in plastica, dopodichè posso iniziare a costruire qualcosa


SACERDAVE

Utente Attivo
238
34
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
HDD
Samsung 850 Evo 250gb + Crucial BX500 + WD Black 1tb + Seagate 250gb
RAM
Corsair Vengeance & Gskill RipjawsX | 4x4gb DDR3-1600 CL9
GPU
Nvidia GTX 1060 6gb Zotac
Monitor
Samsung S34J552 3440x1440 + Asus VE247H fHD
PSU
Corsair AX750
Case
Cooler Master Haf912 Plus MOD
Periferiche
Corsair K70 + Logitech G502 Hero + Xbox One Controller
Net
Fastweb Fibra
OS
W10
Come non detto...
Questo è il materiale che ho comprato per i pannelli... direi proprio che non va bene!

Cosa dovrei comprare secondo voi: lastre sottili di alluminio (1mm - saranno probabilmente grigie, le vernicerò poi di nero) oppure lastre più spesse (5mm) in materiale plastico nero?

Inoltre, ho postato su YouTube il primo video per quanto riguarda questo progetto


SACERDAVE

Utente Attivo
238
34
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
HDD
Samsung 850 Evo 250gb + Crucial BX500 + WD Black 1tb + Seagate 250gb
RAM
Corsair Vengeance & Gskill RipjawsX | 4x4gb DDR3-1600 CL9
GPU
Nvidia GTX 1060 6gb Zotac
Monitor
Samsung S34J552 3440x1440 + Asus VE247H fHD
PSU
Corsair AX750
Case
Cooler Master Haf912 Plus MOD
Periferiche
Corsair K70 + Logitech G502 Hero + Xbox One Controller
Net
Fastweb Fibra
OS
W10
Oggi è arrivato tutto il materiale che ho ordinato dalla cina
Ieri ho ordinato delle lamiere di acciaio zincato verniciato ral 7016 che spero arrivino a breve

Due dubbi:
  1. Come fisso i pannelli laterali (50x50 ma leggeri perchè di plastica) alla struttura in alluminio (che ho appena scoperto non essere magnetico)?
  2. Come costruisco e fisso un filtro antipolvere removibile per le ventole frontali?


sp3ctrum

Super Moderatore
Staff Forum
11,051
4,071
CPU
Intel i7 6700k @4500 Mhz
Dissipatore
Scythe Mugen 5 rev.b Push&Pull
Scheda Madre
ASUS Z170 Pro Gaming
HDD
Nvme Samsung EVO 1Tb + SSD Samsung evo 850 250gb + Toshiba P300 3Tb
RAM
G.Skill 16gb Ripjaws V 3200Mhz + HyperX FURY 16gb 3600Mhz
GPU
Zotac Nvidia GTX 1080 Mini
Audio
Topping DX3 Pro + Focusrite Scarlett 2i2 + Mackie MR524 + Beyer DT 770 Pro
Monitor
Acer Predator XB241H 144Hz G-Sync
PSU
FSP Raider 650W 80+ Silver
Case
Thermaltake V200 RGB
Net
Unitymedia 400Mb
OS
Windows 10
Magneti?

  • Like
Reactions: SACERDAVE

SACERDAVE

Utente Attivo
238
34
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
HDD
Samsung 850 Evo 250gb + Crucial BX500 + WD Black 1tb + Seagate 250gb
RAM
Corsair Vengeance & Gskill RipjawsX | 4x4gb DDR3-1600 CL9
GPU
Nvidia GTX 1060 6gb Zotac
Monitor
Samsung S34J552 3440x1440 + Asus VE247H fHD
PSU
Corsair AX750
Case
Cooler Master Haf912 Plus MOD
Periferiche
Corsair K70 + Logitech G502 Hero + Xbox One Controller
Net
Fastweb Fibra
OS
W10
Ciao! Penso sarebbe la scelta migliore ma purtroppo è un attimo complicata da attuare, devi studiarci bene (ho bisogno di mettere qualcosa di magnetico sulla cornice in alluminio)

Nel frattempo, oggi ho costruito qualcosa :)
asset.jpg asset-23.jpg asset-24.jpg asset-22.jpg

Nei prossimi giorni costruirò la "gabbia" in alluminio (ho già tagliato i vari pezzi, devo forarli e avvitarli) mentre aspetto i pannelli in acciaio


sp3ctrum

Super Moderatore
Staff Forum
11,051
4,071
CPU
Intel i7 6700k @4500 Mhz
Dissipatore
Scythe Mugen 5 rev.b Push&Pull
Scheda Madre
ASUS Z170 Pro Gaming
HDD
Nvme Samsung EVO 1Tb + SSD Samsung evo 850 250gb + Toshiba P300 3Tb
RAM
G.Skill 16gb Ripjaws V 3200Mhz + HyperX FURY 16gb 3600Mhz
GPU
Zotac Nvidia GTX 1080 Mini
Audio
Topping DX3 Pro + Focusrite Scarlett 2i2 + Mackie MR524 + Beyer DT 770 Pro
Monitor
Acer Predator XB241H 144Hz G-Sync
PSU
FSP Raider 650W 80+ Silver
Case
Thermaltake V200 RGB
Net
Unitymedia 400Mb
OS
Windows 10

SACERDAVE

Utente Attivo
238
34
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
HDD
Samsung 850 Evo 250gb + Crucial BX500 + WD Black 1tb + Seagate 250gb
RAM
Corsair Vengeance & Gskill RipjawsX | 4x4gb DDR3-1600 CL9
GPU
Nvidia GTX 1060 6gb Zotac
Monitor
Samsung S34J552 3440x1440 + Asus VE247H fHD
PSU
Corsair AX750
Case
Cooler Master Haf912 Plus MOD
Periferiche
Corsair K70 + Logitech G502 Hero + Xbox One Controller
Net
Fastweb Fibra
OS
W10

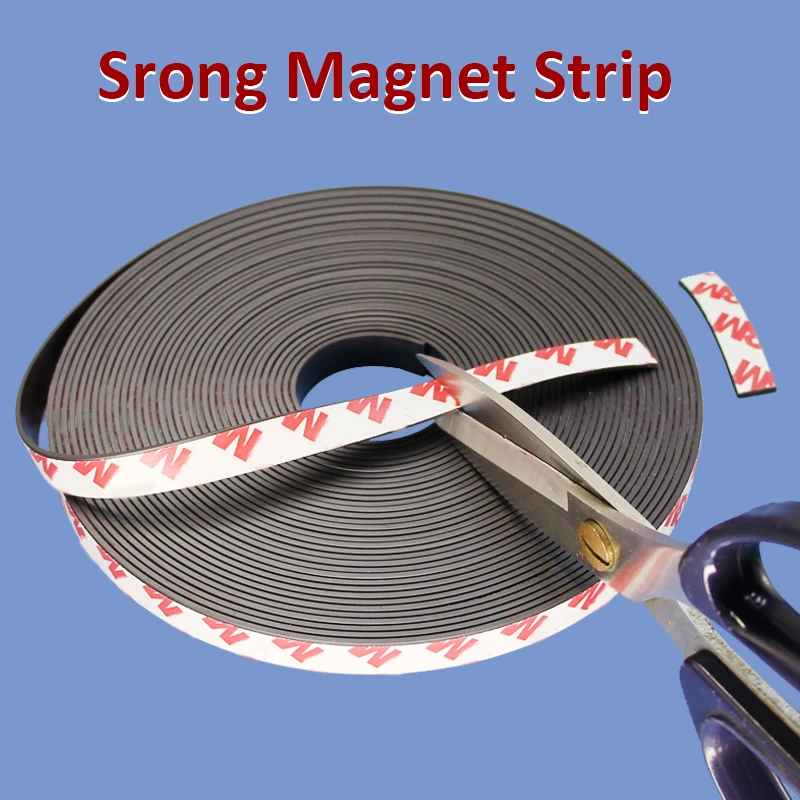

Sicuramente un'ottima soluzione! :) per ora ho comprato 2m di nastro magnetico adesivo, è poco forte e non so se mi basta per quello che devo fare (dovrei appiccicarlo sia sull'alluminio che sui pannelli) e lo spessore sarebbe di circa 3mm.
