Più Ventole su mobo

[itfrax]

Buonasera a tutti,
Mi sto scervellando per capire come e quante ventole posso collegare alla mia mobo MSI H310M PRO-VH Plus.
Ha una sola porta fun chassis ed un'altra per la CPU, che ovviamente è già impegnata dal dissipatore.
Ho acquistato 4 ventole da 120mm e mi piacerebbe sapere se posso collegarle tutte e 4 mediante uno sdoppiatore alla mobo oppure collegarne solamente 1 a quest'ultima e le altre direttamente all'alimentatore.
sapreste aiutarmi?



[TheJackpot]

Che ventole hai preso?
Se hanno il connettore PWM puoi comprare questo: Deepcool Fun Hub e lo attacchi al FUN_HEADER della scheda madre altrimenti se hanno il molex le connetti in serie al cavo del psu.



[itfrax]

Ciao,
ho preso delle Itek star flow da 120mm a led. Ognuna è da 0,25A. Hanno sia il connettore a 3 pin che il molex.
Quindi confermi che posso collegarle tutte all'unica sys_fan sulla mobo utilizzando uno sdoppiatore tipo quello che mi hai linkato?
Per il discorso dell'assorbimento, come funziona? Quanti Ampere supporta la porta sys_fan sulla mobo? In giro ho letto che al max supporta 1A, ma sulle specifiche tecniche della mia scheda madre, non c'è scritto nulla.

Intanto grazie per la risposta sopra



[Dumah Brazorf]

Se le colleghi al molex non hai possibilità di regolazione mentre collegate al sysfan possono essere regolate. Resta il dubbio se la porta le regge tutte e 4.
NON azzardarti a collegare sia molex che sysfan contemporaneamente ad una ventola o ad una catena di ventole.



[itfrax]

no no, fin lì ci arrivo di non collegare sia molex che sysfan, ma grazie. Il mio dubbio è se posso collegarle tutte e 4 alla mobo mediante sdoppiatore.



[Dumah Brazorf]

Al limite potresti collegare un paio alla mobo e l'altro paio vedere se vanno @5V scambiando i contatti sul molex...



[itfrax]

Ho scaricato il manuale della mia mobo e nemmeno lì c'è scritto quanti ampere supporta la porta sysfan. Ora, mi chiedevo, possibile che non ci sia uno standard di amperaggio? Su internet si trovano molte informazioni discordanti, ma quasi tutti affermano la porta sysfan è come minimo 1A. Quindi, se così fosse, riuscirebbe a supportare tutte e 4 le mie ventole, visto che ognuna è da 0,25A, ma il dubbio mi rimane...:boh:



[TheJackpot]

Ho scaricato il manuale della mia mobo e nemmeno lì c'è scritto quanti ampere supporta la porta sysfan. Ora, mi chiedevo, possibile che non ci sia uno standard di amperaggio? Su internet si trovano molte informazioni discordanti, ma quasi tutti affermano la porta sysfan è come minimo 1A. Quindi, se così fosse, riuscirebbe a supportare tutte e 4 le mie ventole, visto che ognuna è da 0,25A, ma il dubbio mi rimane...:boh:

I fun_header mi pare siano tutti a 2A-12V. Comunque 0,25 è la corrente che utilizzano quando pompano al massimo, se ne hai molte e hai la curva di attivazione delle ventole messa in maniera "intelligente" non arriveranno mai a ciucciare cosi tanto.



[itfrax]

Alla fine ho voluto fare una prova ed ho montato uno di quegli adattatori dove si possono collegare fino a 5 ventole PWM, attaccandone solo 4, e collegato l'uscita dell'adattatore all'unica sysfan della mobo. Sono partite tutte, ma i led dopo pochi istanti dall'avvio del PC, hanno iniziato a lampeggiare ad intermittenza regolare (circa un sec a lampeggio). Allora ho provveduto subito a scollegarne una, e così sembrano funzionare come dovrebbero. Le ventole sono DC, cioè a 3 pin e sul BIOS le ho settate con controllo intelligente DC. Ho notato però, che a differenza di quando ne era collegata solo una, ora non mi segna gli rpm, va beh, poco male.
Il mio dubbio rimane sempre di sapere le caratteristiche elettriche di quella uscita sysfan sulla mobo. Possibile che non si riescano a trovare info? Dovrò chiamare l'assistenza MSI?

in ogni caso vi ringrazio delle risposte ricevute e delle successive



[TheJackpot]

Alla fine ho voluto fare una prova ed ho montato uno di quegli adattatori dove si possono collegare fino a 5 ventole PWM, attaccandone solo 4, e collegato l'uscita dell'adattatore all'unica sysfan della mobo. Sono partite tutte, ma i led dopo pochi istanti dall'avvio del PC, hanno iniziato a lampeggiare ad intermittenza regolare (circa un sec a lampeggio). Allora ho provveduto subito a scollegarne una, e così sembrano funzionare come dovrebbero. Le ventole sono DC, cioè a 3 pin e sul BIOS le ho settate con controllo intelligente DC. Ho notato però, che a differenza di quando ne era collegata solo una, ora non mi segna gli rpm, va beh, poco male.
Il mio dubbio rimane sempre di sapere le caratteristiche elettriche di quella uscita sysfan sulla mobo. Possibile che non si riescano a trovare info? Dovrò chiamare l'assistenza MSI?

in ogni caso vi ringrazio delle risposte ricevute e delle successive

Leggendo in rete il numero massimo di ventole collegabili al fan_header della tua mobo è di 3 (max 1A, non 2). Ci sta che con 4 inizi a dar problemi.



[Dumah Brazorf]

Alla fine ho voluto fare una prova ed ho montato uno di quegli adattatori dove si possono collegare fino a 5 ventole PWM,

Marca modello?
Col PWM è più semplice perchè dalla mobo basta prelevare il segnale PWM mentre l'alimentazione 12V la si può prendere direttamente dall'alimentatore. Tu avresti bisogno di un convertitore PWM/DC esterno alla mobo che regga tutte le ventole.



[itfrax]

Leggendo in rete il numero massimo di ventole collegabili al fan_header della tua mobo è di 3 (max 1A, non 2). Ci sta che con 4 inizi a dar problemi.

scusami, dove hai trovato questa info? Io non sono riuscito a trovare nulla in rete.
Aggiungo che recentemente ho cambiato CPU, passando da un pentium G5400 ad un I3 9100F. Avevo lasciato 3 ventole collegate alla fan_header della mobo e dopo il cambio di processore, i led sulle ventole hanno iniziato a lampeggiare con una cadenza di circa 3 sec, cosa che prima non succedeva. mah!
Per evitare problemi, ho rimesso tutto com'era all'inizio, cioè una sola ventola sulla mobo e le altre collegate al molex dell'alimentatore.

Post unito automaticamente: 23 Giugno 2020

Marca modello?
Col PWM è più semplice perchè dalla mobo basta prelevare il segnale PWM mentre l'alimentazione 12V la si può prendere direttamente dall'alimentatore. Tu avresti bisogno di un convertitore PWM/DC esterno alla mobo che regga tutte le ventole.

Le ventole sono delle itek star flow led da 120mm. Per collegarle stavo usando questo:
https://www.amazon.it/gp/product/B082W5YV91/?tag=tomsforum-21&linkCode=ogi



[Dumah Brazorf]

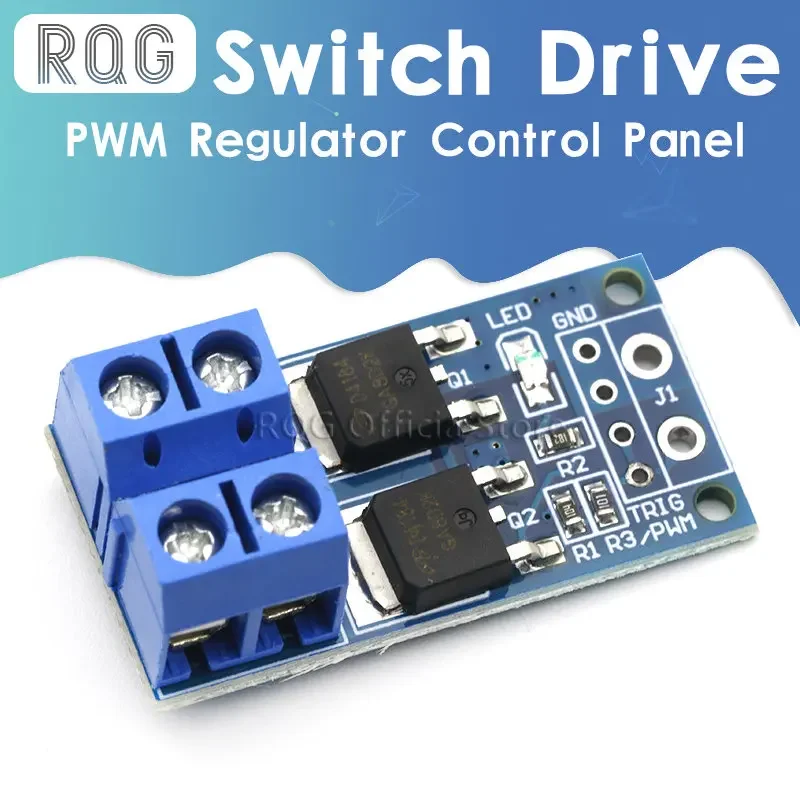

Passando su alicoso ho trovato questo patacchino.

Page Not Found - Aliexpress.com

In teoria è un pelo overkill (tira 15A), c'è da capire se funziona con il segnale pwm delle mobo.
