Interruttore doppio comando
- Autore discussione codicemacchina
- Data d'inizio
Pubblicità
- Messaggi
- 10,193
- Reazioni
- 4,559
- Punteggio
- 198
Quindi ti interessa che apra e chiuda due circuiti.
Usa un interruttore bipolare.
Usa un interruttore bipolare.
- Messaggi
- 48,161
- Reazioni
- 16,623
- Punteggio
- 253
codicemacchina
Nuovo Utente
- Messaggi
- 11
- Reazioni
- 1
- Punteggio
- 25
Ciao Kelion grazie di avermi risposto, purtroppo a me occorrerebbe un interruttore on off (acceso spento ) che mi comandi due aperture e due chiusure di circuito possibilmente a levetta anche per corrente continua
Massimo 2967
Utente Èlite
- Messaggi
- 9,076
- Reazioni
- 7,617
- Punteggio
- 188
codicemacchina
Nuovo Utente
- Messaggi
- 11
- Reazioni
- 1
- Punteggio
- 25
Buongiorno Massimo, grazie.
Il mio dubbio é leggendo ON ON a sinistra e a destra non é che questo é un interruttore a 3 posizioni? Tipo che ti apre il circuito ON a destra spostando la levetta sulla destra e lasciando spento ON della sinistra? La mia necessità é che ON sx è dx vengano accesi contemporaneamente e su piste indipendenti allo spostamento della levetta
Massimo 2967
Utente Èlite
- Messaggi
- 9,076
- Reazioni
- 7,617
- Punteggio
- 188
È un deviatore bipolare, collegando l'alimentazione ai pin centrali, verrà chiuso il contatto di sinistra(ON) e aperto quello di destra o viceversa, in base al verso in cui è spinta la levetta, vi sarà sempre un contatto chiuso.
Vi è anche la versione che permette di lasciare entrambi i contatti aperti (OFF) mettendo la levetta in posizione centrale.
Indipendentemente dal fatto che la levetta sia una sola, le due linee internamente sono separate.
Oppure puoi usare un interruttore sempre bipolare a levetta, da una parte apre il circuito, dall'altra chiude.
Vi è anche la versione che permette di lasciare entrambi i contatti aperti (OFF) mettendo la levetta in posizione centrale.
Indipendentemente dal fatto che la levetta sia una sola, le due linee internamente sono separate.
Oppure puoi usare un interruttore sempre bipolare a levetta, da una parte apre il circuito, dall'altra chiude.
Ultima modifica:
giulore
Utente Èlite
- Messaggi
- 3,901
- Reazioni
- 1,097
- Punteggio
- 133
Il tuo dubbio è errato, quegli interruttori/deviatori spostano la chiusura del contatto centrale a destra o a sinistra. Se a te non serve spostare la chiusura su un altro circuito è sufficiente usare il contatto centrale e uno dei laterali.
Per esempio, potresti chiudere un circuito sul contatto destro e l'altro sul sinistro.
Ne esistono anche con più di 2 vie, puoi vederne svariati su RsComponents o su Farnell o Digikey, siti più professionali per componentistica, almeno per farti un'idea di quello che c'è e poi cercarlo altrove. Li ci trovi anche i datasheets da poter consultare.
.
codicemacchina
Nuovo Utente
- Messaggi
- 11
- Reazioni
- 1
- Punteggio
- 25
Metto un video di esempio, come di può notare se io alzo l'interruttore aziona due posizioni distinte ON ON per poi abbassando l'interruttore diventano off off su piste distinte
Se riuscissi a trovarne uno a levetta sarebbe davvero grande !
Grazie ancora a tutti
Se riuscissi a trovarne uno a levetta sarebbe davvero grande !
Grazie ancora a tutti
- Messaggi
- 48,161
- Reazioni
- 16,623
- Punteggio
- 253
Dov'è la differenza tra levetta su e giù e levetta alto basso? Sempre due vie due posizioni è
- Messaggi
- 27,730
- Reazioni
- 13,454
- Punteggio
- 254

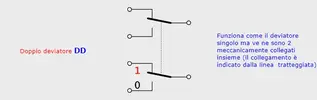

se non è il tipo di meccanica che ti serve ossia il fatto di sollevare e riposizionare spingendo, usa un doppio deviatore senza posizione di riposo centrale
è riconoscibile perchè ha 6 pin:
codicemacchina
Nuovo Utente
- Messaggi
- 11
- Reazioni
- 1
- Punteggio
- 25
Grande Blume! Forse ci siamo! Però non devono essere connessi tra loro (linea tratteggiata) Proprio come nel video di esempio. Esiste una roba simile che abbia una levetta come da tuo ultimo esempio?se non è il tipo di meccanica che ti serve ossia il fatto di sollevare e riposizionare spingendo, usa un doppio deviatore senza posizione di riposo centrale
Visualizza allegato 476418
è riconoscibile perchè ha 6 pin:
Grazie ancora!
- Messaggi
- 27,730
- Reazioni
- 13,454
- Punteggio
- 254
la linea tratteggiata è il solo collegamento meccanico, senza non sarebbe un doppio deviatore ma due interrutori, elettricamente sono separati
da dove hai preso qual tipo di doppio deviatore? non vorrei che non sia presente in commercio perchè fatto apposta per un qualche macchinario o utensile, o cose del genere
Ultima modifica:
codicemacchina
Nuovo Utente
- Messaggi
- 11
- Reazioni
- 1
- Punteggio
- 25
Se il tratteggio non ha contatti elettrici finalmente hai trovato la soluzione! Non so come ringraziarti! Ti giuro che mi hai salvato! Quell'interruttore l'ho preso da un vecchio telefono sirio sip, é praticamente l'interruttore che apre e chiude il circuito della corretta telefonica. E a scuola vogliono questa roba che si azioni con una levetta
- Messaggi
- 27,730
- Reazioni
- 13,454
- Punteggio
- 254
ma non torna in posizione di lavoro da solo mi pare...cioè devi tirare tu per metterlo in una seconda posizione, il tratteggio è solo un collegamento meccanico no elettrico sono i pin centrali del doppio deviatore
