Ciao a tutti,
Giusto per sfizio (nessuna vera necessità, solo divertimento) volevo aggiungere un paio di ventole al mio ormai vetusto case Cooler Master HAF 912 Plus.
Al momento ci sono le seguenti componenti:
- i7 2600k 4.5GHz + Noctua NH-D15
- Asus P8P67 + 2x4GB ram Vengeance
- GTX 1060 6GB Zotac AMP
- Corsair AX750
- Un SDD e due Hard Disk

Le ventole attualmente presenti - oltre a dissipatore, VGA e alimentatore - sono:
- Anteriore: 200mm, 700RPM, 19dBA red led (CM MegaFlow) - IMMISSIONE
- Laterale: 140mm, 900~1300RPM, 17~21dBA no led (Thermalright TY-140) - IMMISSIONE (più o meno ad altezza scheda video)
- Posteriore: 120mm, 1200 RPM, 17 dBA no led - EMISSIONE
- Superiore: 200mm, 700RPM, 19dBA red led (CM MegaFlow) - EMISSIONE

Avevo in mente di aggiungere:
- Una ventola da 140mm sulla parte inferiore del case, tra l'alimentatore e il box degli hard disk;
- Una ventola da 140mm sulla parte anteriore del case, al posto degli slot da 5.25".

Era molto che non aprivo il case, per cui è decisamente impolverato (non ho ancora avuto tempo di pulirlo, aspetto la fine della mod, scusate). Ho appoggiato una ventola d'esempio per figurarmi come potrei montarla...

Ovviamente la prima cosa da fare era dare una sistemata ai cablaggi...
(vi chiedo di ignorare i cavi che vanno dall'alimentatore alla ventola posteriore e dalla scheda madre a quella anteriore: entrambi devono essere sistemati)

Al momento il pc resta senza frontale...

Nel carrello di Amazon ho i seguenti prodotti:
- 2 Noctua NF-P14r (economiche e di colore scuro: Noctua una garanzia; l'avere la struttura rotonda mi aiuterà nel montaggio - spero);
- Grata in acciaio nero con fori da 3mm per il frontale;
- Filtri antipolvere (sicuramente per il bottom; per il frontale ci penso);
- Prolunghe e splitter PWM (maledetta Asus con pochi attacchi);

Le prossime mosse saranno:
- Smussare, rifinire e incollare la grata al frontale del case + montarci la ventola;
- Trapanare i fori nella parte inferiore del case per montare la ventola + forare il case per consentire l'afflusso di aria da sotto (da valutare bene come) + montare filtro e ventola;

Aggiornerò questo post man mano che ci lavoro



UPDATE 1 - 28/04/19 23:50

Ho rinunciato alla griglia da Amazon e ne ho presa una in ferramenta. Ritagliata e appoggiata solo per vedere l'effetto (la parte frontale del case non è completamente fissata, per questo rimane un pochino sollevata)
Ovviamente questo non sarà il suo colore finale! Domani mi procuro della vernice nera e vedo di andare avanti coi lavori... Nel frattempo attendo che Amazon consegni il resto, soprattutto le ventole

UPDATE 2 - 02/05/19 00:30

UPDATE 3 - 02/05/19 21:45

UPDATE 4 - 05/05/19 00:15

Ultima modifica:

SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Vernice acquistata ma oggi non ho fatto in tempo a colorare...
La griglia frontale sarà fissata al case tramite 4 viti messe sulla parte frontale di acciaio (valuterò se sarà comodo aggiungere un dado per tenerla fissata).
La ventola anteriore sarà fissata alla griglia tramite 4 fascette molto piccole.

Per quanto riguarda la ventola da apporre alla parte inferiore del case (tra l’alimentatore e il cestello degli hdd)... devo ancora decidere se montarla in immissione o emissione: quale dei due ha più senso teoricamente?
Quando sarà da lavorare sul case dovrò smontare alimentatore e cestello hdd (un’ottima occasione per dare una bella pulita); ho intenzione di coprire molto bene tutta l’elettronica, senza smontarla. Dopo aver effettuato i 4 fori della ventola, andrò a fare i buchi per il passaggio dell’aria con un trapano, partendo con una punta sottile per poi allargarli (circa 16-20 fori, punta del 5 o 6).

Ho inoltre una domanda per chi ne sa più di me: come mai nei case più recenti si tende a separare l’alimentatore dagli altri componenti? Per evitare che diffonda calore? Si potrebbe riprodurre qualcosa di simile anche sul mio?


BadSanta80

Utente Attivo
Ciao
Da come ho capito.. ti darei alcuni consigli.
-La griglia in genere è un protezione, ma non fa da filtro anti-polvere, ti consiglio di metterne uno.
-Io non fisserei la ventola alla griglia, mi dedicherei a qualcosa di fatto meglio. Con i seguenti materiali..
Rivettatrice
Barra alluminio (1mm)
Seghetto per metalli e un lima.
Ritagli la barra per ottenete 4 pezzi, prendi le misure dei fori e posizione, le fissi al case con la rivettatrice. E ottieni un supporto per la ventola che durerà nel tempo. (ti ho linkato a scopo informativo, ma nei brico le trovi a poco)
-Eviterei di lavorare su un case che ha ancora le componenti all suo interno.... (fino a che sono piccole cose superficiali ok, ma maneggiarlo in modo eccessivo è rischioso, sopratutto con quel dissi montato.
-Sinceramente per la ventola nella parte inferiore, non so quanti benefici avrai per la mole di lavoro. Comunque sia, li senza filtro ti entrerà una montagna di polvere nel case. Usando la logica la devi mettere in immissione.

  • Mi piace
Reactions: SACERDAVE

SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Ciao
Da come ho capito.. ti darei alcuni consigli.
-La griglia in genere è un protezione, ma non fa da filtro anti-polvere, ti consiglio di metterne uno.
-Io non fisserei la ventola alla griglia, mi dedicherei a qualcosa di fatto meglio. Con i seguenti materiali..
Rivettatrice
Barra alluminio (1mm)
Seghetto per metalli e un lima.
Ritagli la barra per ottenete 4 pezzi, prendi le misure dei fori e posizione, le fissi al case con la rivettatrice. E ottieni un supporto per la ventola che durerà nel tempo. (ti ho linkato a scopo informativo, ma nei brico le trovi a poco)
-Eviterei di lavorare su un case che ha ancora le componenti all suo interno.... (fino a che sono piccole cose superficiali ok, ma maneggiarlo in modo eccessivo è rischioso, sopratutto con quel dissi montato.
-Sinceramente per la ventola nella parte inferiore, non so quanti benefici avrai per la mole di lavoro. Comunque sia, li senza filtro ti entrerà una montagna di polvere nel case. Usando la logica la devi mettere in immissione.
Ciao, grazie mille dell'interesse!!! Avevo pensato anche a creare i supporti con delle barre in alluminio, ma purtroppo il case è molto scomodo da maneggiare nella zona frontale; inoltre, penso che la parte in plastica che si incastra sul frontale non ci starebbe più (ha veramente pochi mm di spazio, non ho nessuna foto per farti vedere). Oltre a questo, sarebbe veramente pessimo a livello estetico vedere quei supporti sul frontale (non pretendo nulla di artistico o perfetto, solo non vorrei stonare troppo rispetto a quanto c'è ora). Ci ragiono e vedo se è possibile fare altrimenti.

Ok per il filtro antipolvere anche sul frontale, arriverà anche quello (nonostante noto che sulla paratia laterale del case, così come per le ventole superiori e posteriori, esso non sia previsto... boh).

Vero, ma smontare tutto è sicuramente un lavoraccio che non ho intenzione al momento di mettermi a fare... cerco di sigillare bene i componenti prima di forare il case, in caso da valutare.

Assolutamente obbligatorio il filtro per la ventola inferiore, ok per immissione. Da valutare l'effettiva fattibilità della cosa (so bene che i vantaggi saranno solo rumore e polvere in più ahah)

EDIT: aggiungo... mi sono informato circa il cosiddetto "PSU shroud": è solo una parte estetica per nascondere i cavi, non ho intenzione di montarlo al momento

Ultima modifica:

SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Io comunque resto del'idea che dovresti smontare il tutto :asd: Lavoreresti con più libertà e calma... Ma la scelta è tua.
Ok grazie, vedo di togliere le cose fragili!
Domani mattina vernicio, venerdì o sabato Amazon dovrebbe consegnare il resto e si procede...

  • Mi piace
Reactions: BadSanta80

BadSanta80

Utente Attivo
Comunque, se la posizione della ventola frontale è come nella foto (incassata), quello che intendevo io era di fare dei piccoli triangoli/rettangoli, riverniciarli, il tutto lo fai dall'esterno (fori e rivetti). Basta una lamiera da 1mm, la testa del rivetto non dovrebbe superare i 2mm. Quindi siamo sui 3 mm di spessore aggiuntivo. La ventola la dovresti inserire dal'interno ed avvitarla dal esterno.

  • Mi piace
Reactions: SACERDAVE

SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Comunque, se la posizione della ventola frontale è come nella foto (incassata), quello che intendevo io era di fare dei piccoli triangoli/rettangoli, riverniciarli, il tutto lo fai dall'esterno (fori e rivetti). Basta una lamiera da 1mm, la testa del rivetto non dovrebbe superare i 2mm. Quindi siamo sui 3 mm di spessore aggiuntivo. La ventola la dovresti inserire dal'interno ed avvitarla dal esterno.
Lo faresti per rinforzare la struttura di supporto alla ventola?? Secondo te non è sufficiente fissarla alla griglia?


SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Si, perchè avresti qualcosa di più affidabile. Per la griglia devi considerare alcuni fattori... come eventuali vibrazioni e rumori...
È vero, se la griglia dovesse vibrare sarebbe davvero un problema: vedrò di stare attento quando la monto!

EDIT: aggiornato il primo post con la griglia verniciata

EDIT2: pacco arrivato! 2 Ventole Noctua, splitter PWM e filtri antipolvere da 140: stasera procedo a montare il tutto! Mi manca solamente un hub PWM in arrivo tra domani e sabato (per semplificare la gestione dei cavi)

Ultima modifica:

SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Ho ultimato l'installazione della ventola frontale

Dopo circa 30 min di stress test seguendo questa guida, GPU max 71° - CPU max 69°; non so dirvi di preciso quanto sia stato il guadagno, ma temperature così basse non le ho mai avute.
Devo ancora finire di sistemare i cavi delle ventole all'interno del case: sto aspettando da Amazon un hub PWM, per poi togliere tutto il casino che c'è ora.

Procederò nei prossimi giorni all'installazione della ventola nella parte inferiore (tra l'alimentatore e il box degli hard disk) rigorosamente in IMMISSIONE con filtro antipolvere.
Di certo non si può dire che il mio sia un sistema silenzioso ahah

Tra gli altri modding che avevo in mente per questo case c'è l'avere un paio di usb 3 sul frontale; non è urgente ma è sicuramente una comodità.

Mi sapete consigliare altro che potrei fargli per migliorarne le funzionalità?

EDIT: cercando su Google ho visto che non sono stato l'unico a pensare di incastrare lì una ventola...
https://www.overclock.net/forum/18082-builds-logs-case-mods/1499195-haf-912-build-haf-dragon.html
https://www.overclock.net/forum/246-air-cooling/1374557-best-fan-configuration-my-haf-912-a-2.html#post19598309
https://www.overclock.net/forum/246-air-cooling/1483346-i-m-rethinking-cooling-config-my-haf-912-a-2.html#post22175139

Ultima modifica:

SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Oltre a rimanere in attesa di consigli su come migliorare le funzionalità di questo case, ho finito di sistemare i cavi; adesso è in uno stato abbastanza decente.
Le prossime idee che ho in mente:
- ventola inferiore in immissione;
- installare da qualche parte (magari esterno laterale in verticale) un regolatore di velocità delle ventole (non ne trovo 0-12v ma solo 5-12: in caso aggiungerei dei pulsanti di accensione con un piccolo modding);
- usb3 frontali.


Ultima modifica:

SACERDAVE

Utente Attivo
112
13
Hardware Utente
CPU
i7 2600k 4.5 GHz
Dissipatore
Noctua NH-D15
Scheda Madre
Asus P8P67
Hard Disk
Samsung 850 Evo 250gb
RAM
Corsair Vengeance 2x4gb DDR3-1600 CL9
Scheda Video
Nvidia GTX 1060 6gb Zotac
Monitor
Asus VE247H fullHD
Alimentatore
Corsair AX750
Case
Cooler Master Haf912 Plus
Sistema Operativo
W10
Oltre a valutare bene se e come installare la ventola nella parte inferiore del case...

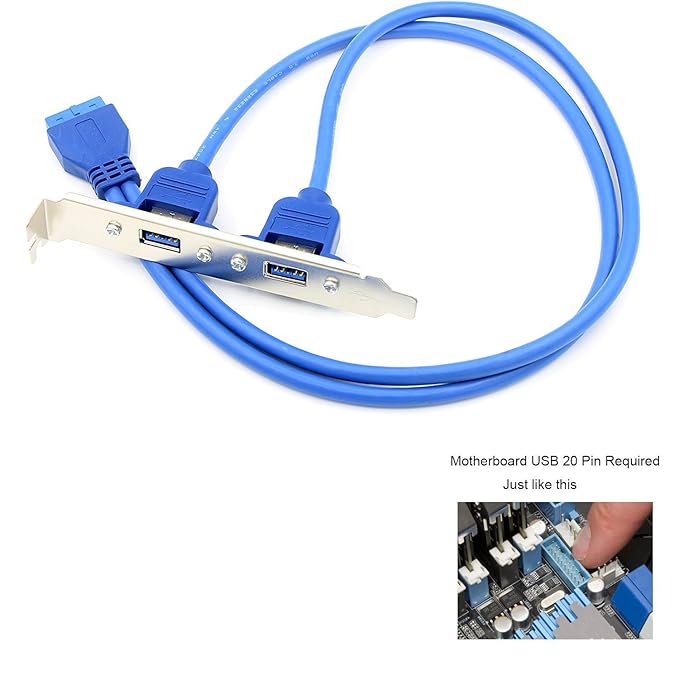

Per le USB3 frontali andrò ad installare qualcosa di simile sopra alla ventola frontale del case (sfrutto gli ultimi 2/3cm rimasti) https://images-na.ssl-images-amazon.com/images/I/71RR6wDyXNL._SX679_.jpg

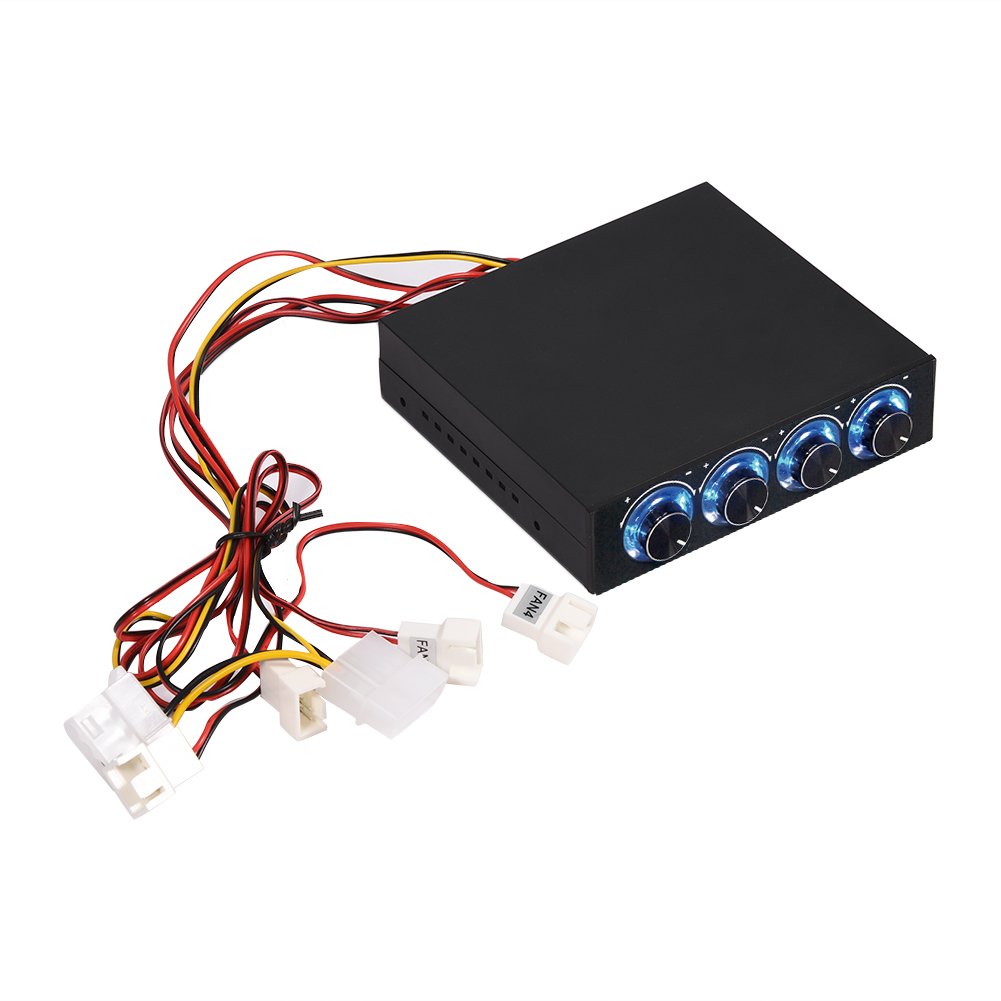

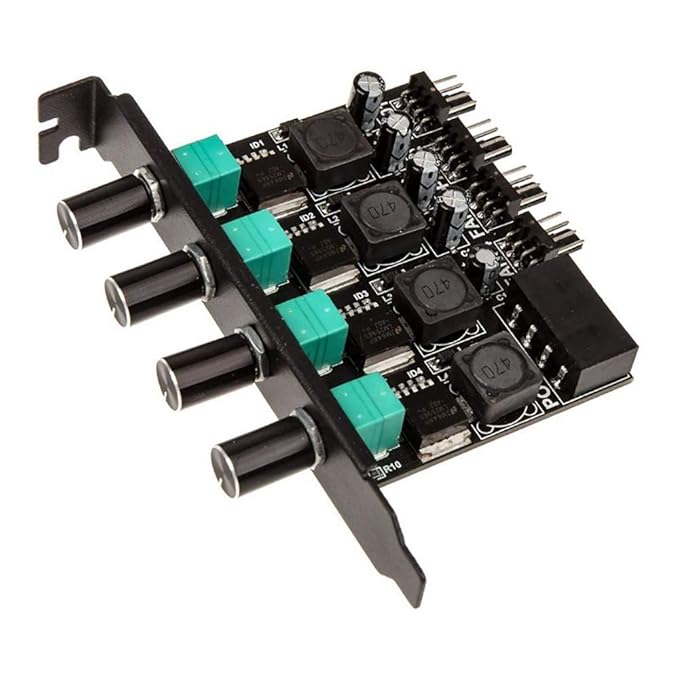

Per il regolatore di velocità delle ventole, volevo installarlo esterno al case (probabilmente sopra alle attuali porte usb frontali, sfruttando i 3cm che ci sono tra il case e la scrivania, dunque mi serve per forza da 3.5"). Ho trovato questa cinesata: https://images-na.ssl-images-amazon.com/images/I/61l6WH3W8SL._SL1001_.jpg mi andrebbe bene, ma non so se riesce a spegnere le ventole o è solo un 5-12v; inoltre mi disturbano molto i led azzurri (ma credo riuscirei a cortocircuitarli). Dopodichè ho valutato questo Scythe http://www.scythe-eu.com/en/products/pc-accessory/kaze-Q-35.html che però non riesce a spegnere le ventole... alla fine ho trovato questo Lamptron https://images-na.ssl-images-amazon.com/images/I/61BZGjmF37L._SX679_.jpg vorrò aggiungergli un box intorno e farlo un po' carino a livello estetico.

Vi terrò aggiornati...
