DOMANDA Creazione tastierino personalizzato

Alessandrogiberti

Utente Attivo
252
16
CPU
Ryzen 5 1600 3.2 Ghz
Dissipatore
Deepcool captain EX 120mm
Scheda Madre
ASRock Fatal1ty AB350 Gaming-ITX/ac
HDD
SSD Corsair MP500 120GB NVMe + HDD 1Tb Hitachi 2.5" 7200 rpm + 2TB Seagate Barracuda 7200rpm
RAM
16 GB Sniper X 3200 Mhz dissipatore mimetico
GPU
NVidia GTX1070 ASUS DUAL 8GB
Monitor
Samsung C24FG70 24" 144Hz 1ms FHD
PSU
Corsair CX550M semi-modulare etichetta grigia
Case
Corsair AIR 240
Periferiche
Muose logitech G403 Wireless - Drevo Calibur Bluetotth + ITEK Taurus X06 (switch blu + switch rossi)
OS
Windows 10 pro
Salve,

stavo pensando di costruire un tastierino personalizzato per giocare e all'occorrenza anche per altro.
I tasti da inserire sarebbero:
WASD Q U E R Z C V M O ESC TAB MAIUSC SPAZIO e numeri dall'1 all'8

Qualcuno ha dei consigli?
mi sono guardato un po' in giro e son arrivato alla conclusione che PCB e case li dovrei costruire io. Per i Keycaps mi arrangio con Aliexpress e per gli switch pensavo a dei cherry MX o similari.

Per il costo non ne ho una idea, perciò non saprei nemmeno dare un budget a questo progetto.
So usare CAD 3D se serve.
Pensavo a un pcb di 125mm x 85mm
Dite che sarebbe possibile fare tutti i tasti con keycaps tradizionali? (la grandezza del tasto A classico) Magari da programmare tramite SW i tasti speciali.
Per il layout ho fatto uno schizzo, tra poco lo posto.

Grazie

Inviato da Hi10 plus tramite App ufficiale di Tom\'s Hardware Italia Forum


Alessandrogiberti

Utente Attivo
252
16
CPU
Ryzen 5 1600 3.2 Ghz
Dissipatore
Deepcool captain EX 120mm
Scheda Madre
ASRock Fatal1ty AB350 Gaming-ITX/ac
HDD
SSD Corsair MP500 120GB NVMe + HDD 1Tb Hitachi 2.5" 7200 rpm + 2TB Seagate Barracuda 7200rpm
RAM
16 GB Sniper X 3200 Mhz dissipatore mimetico
GPU
NVidia GTX1070 ASUS DUAL 8GB
Monitor
Samsung C24FG70 24" 144Hz 1ms FHD
PSU
Corsair CX550M semi-modulare etichetta grigia
Case
Corsair AIR 240
Periferiche
Muose logitech G403 Wireless - Drevo Calibur Bluetotth + ITEK Taurus X06 (switch blu + switch rossi)
OS
Windows 10 pro
Questo sarebbe il layout che avevo in mente


Inviato da PRA-LX1 tramite App ufficiale di Tom\'s Hardware Italia Forum


alan0ford

Utente Attivo
979
406
Se hai la passione è una cosa, diversamente fare un PCB probabilmente non ti conviene, come costi (credo ne facciano un numero minimo di pezzi). Piuttosto fai una handwired (saldi i diodi direttamente dietro i tasti).

Questo un tastierino per CAD che mi sono fatto:
Su Aliexpress trovi il Cospad (non ricordo se di KBDfans o KPrepublic), in vari kit.

Come keycaps ti conviene usare dei non profilati, DSA o XDA, sempre su ali ne trovi di bianchi (come legenda) di tutti i colori.

Come costo, se non fai del taglio laser o stampe 3D, quecco che costa di più sono i keycaps...

Ho scritto i miei appunti su una pagina web (non la linko per regolamento), se cerchi "tattile blog" la trovi, li devi leggere a partire dal più vecchio.

Li, trovi tutti gli strumenti e i consigli per il fai da te :)


Alessandrogiberti

Utente Attivo
252
16
CPU
Ryzen 5 1600 3.2 Ghz
Dissipatore
Deepcool captain EX 120mm
Scheda Madre
ASRock Fatal1ty AB350 Gaming-ITX/ac
HDD
SSD Corsair MP500 120GB NVMe + HDD 1Tb Hitachi 2.5" 7200 rpm + 2TB Seagate Barracuda 7200rpm
RAM
16 GB Sniper X 3200 Mhz dissipatore mimetico
GPU
NVidia GTX1070 ASUS DUAL 8GB
Monitor
Samsung C24FG70 24" 144Hz 1ms FHD
PSU
Corsair CX550M semi-modulare etichetta grigia
Case
Corsair AIR 240
Periferiche
Muose logitech G403 Wireless - Drevo Calibur Bluetotth + ITEK Taurus X06 (switch blu + switch rossi)
OS
Windows 10 pro
Se hai la passione è una cosa, diversamente fare un PCB probabilmente non ti conviene, come costi (credo ne facciano un numero minimo di pezzi). Piuttosto fai una handwired (saldi i diodi direttamente dietro i tasti).

Questo un tastierino per CAD che mi sono fatto:
Su Aliexpress trovi il Cospad (non ricordo se di KBDfans o KPrepublic), in vari kit.

Come keycaps ti conviene usare dei non profilati, DSA o XDA, sempre su ali ne trovi di bianchi (come legenda) di tutti i colori.

Come costo, se non fai del taglio laser o stampe 3D, quecco che costa di più sono i keycaps...

Ho scritto i miei appunti su una pagina web (non la linko per regolamento), se cerchi "tattile blog" la trovi, li devi leggere a partire dal più vecchio.

Li, trovi tutti gli strumenti e i consigli per il fai da te :)


Grande! Bellissima guida, se dopo averla letta ho ancora la voglia di provare ti farò sapere!
Post automatically merged:

Se hai la passione è una cosa, diversamente fare un PCB probabilmente non ti conviene, come costi (credo ne facciano un numero minimo di pezzi). Piuttosto fai una handwired (saldi i diodi direttamente dietro i tasti).

Questo un tastierino per CAD che mi sono fatto:
Su Aliexpress trovi il Cospad (non ricordo se di KBDfans o KPrepublic), in vari kit.

Come keycaps ti conviene usare dei non profilati, DSA o XDA, sempre su ali ne trovi di bianchi (come legenda) di tutti i colori.

Come costo, se non fai del taglio laser o stampe 3D, quecco che costa di più sono i keycaps...

Ho scritto i miei appunti su una pagina web (non la linko per regolamento), se cerchi "tattile blog" la trovi, li devi leggere a partire dal più vecchio.

Li, trovi tutti gli strumenti e i consigli per il fai da te :)

Mi sono letto l'intera guida in un paio di ore...ho capito praticamente tutto e ho ancora la scimmia...
Mi piacerebbe aggiungere a un pcb dei "Zoccoli" per l'intercambiabilità degli switch, sai dove posso trovarli? (PCB per 24 tasti con quelli non ne ho trovati)

Ultima modifica:

Alessandrogiberti

Utente Attivo
252
16
CPU
Ryzen 5 1600 3.2 Ghz
Dissipatore
Deepcool captain EX 120mm
Scheda Madre
ASRock Fatal1ty AB350 Gaming-ITX/ac
HDD
SSD Corsair MP500 120GB NVMe + HDD 1Tb Hitachi 2.5" 7200 rpm + 2TB Seagate Barracuda 7200rpm
RAM
16 GB Sniper X 3200 Mhz dissipatore mimetico
GPU
NVidia GTX1070 ASUS DUAL 8GB
Monitor
Samsung C24FG70 24" 144Hz 1ms FHD
PSU
Corsair CX550M semi-modulare etichetta grigia
Case
Corsair AIR 240
Periferiche
Muose logitech G403 Wireless - Drevo Calibur Bluetotth + ITEK Taurus X06 (switch blu + switch rossi)
OS
Windows 10 pro
Se hai la passione è una cosa, diversamente fare un PCB probabilmente non ti conviene, come costi (credo ne facciano un numero minimo di pezzi). Piuttosto fai una handwired (saldi i diodi direttamente dietro i tasti).

Questo un tastierino per CAD che mi sono fatto:
Su Aliexpress trovi il Cospad (non ricordo se di KBDfans o KPrepublic), in vari kit.

Come keycaps ti conviene usare dei non profilati, DSA o XDA, sempre su ali ne trovi di bianchi (come legenda) di tutti i colori.

Come costo, se non fai del taglio laser o stampe 3D, quecco che costa di più sono i keycaps...

Ho scritto i miei appunti su una pagina web (non la linko per regolamento), se cerchi "tattile blog" la trovi, li devi leggere a partire dal più vecchio.

Li, trovi tutti gli strumenti e i consigli per il fai da te :)

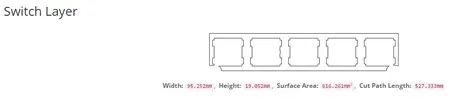

Ho compilato il layout con KLE e l'ho inserito in plate & case builder, ma mi esce questo:
