Come collegare dei ledstrip¿?

GoLDii3

Utente Èlite
2,275
450
CPU
i5 4440
Dissipatore
Raijintek Themis
Scheda Madre
Gigabyte H81M HD3
HDD
Samsung 750 EVO 120 GB
RAM
Corsair Vengeance Pro 16 GB
GPU
Gigabyte GTX 980 Ti G1
Audio
Sound Blaster Z
Monitor
Dell P2416D
PSU
Seasonic S12II 520W
Case
NZXT Phantom 410
Periferiche
Logitech G100S / Superlux HD 681 EVO
OS
Windows 10 Pro
Come da titolo,qualcuno sa cosa dovrei fare per collegare dei ledstrip?

Avevo un ledstrip da 24 led ma meta ledstrip ha smesso di funzionare. Quindi ho tagliato via la parte del ledstrip che non funzionava.

Adesso mi chiedo come posso fare a collegare il ledstrip ad un connettore molex per usarlo nel pc?


matteof93

Utente Attivo
1,005
209
CPU
Intel i7 2600k @4.5ghz
Scheda Madre
Asrock Fatal1ty Z77 professional atx
HDD
SSD Samsung 830 128gb
RAM
Corsair Vengeance 2x4gb dc 9-10-9-27 1866mhz
GPU
Sapphire 7870 GHz ed. 1175\1400mhz
Monitor
Asus VS228H
PSU
OCZ zt-750
Case
Fractal Design Arc Midi R2
OS
Windows 7 professional x64
di quale strip si tratta? è una di quelle classiche da pc oppure sono quelle che si comprano sulla baia e a cui vanno saldati i fili?


GoLDii3

Utente Èlite
2,275
450
CPU
i5 4440
Dissipatore
Raijintek Themis
Scheda Madre
Gigabyte H81M HD3
HDD
Samsung 750 EVO 120 GB
RAM
Corsair Vengeance Pro 16 GB
GPU
Gigabyte GTX 980 Ti G1
Audio
Sound Blaster Z
Monitor
Dell P2416D
PSU
Seasonic S12II 520W
Case
NZXT Phantom 410
Periferiche
Logitech G100S / Superlux HD 681 EVO
OS
Windows 10 Pro
di quale strip si tratta? è una di quelle classiche da pc oppure sono quelle che si comprano sulla baia e a cui vanno saldati i fili?
Era una ledstrip della lamptron,da pc.


matteof93

Utente Attivo
1,005
209
CPU
Intel i7 2600k @4.5ghz
Scheda Madre
Asrock Fatal1ty Z77 professional atx
HDD
SSD Samsung 830 128gb
RAM
Corsair Vengeance 2x4gb dc 9-10-9-27 1866mhz
GPU
Sapphire 7870 GHz ed. 1175\1400mhz
Monitor
Asus VS228H
PSU
OCZ zt-750
Case
Fractal Design Arc Midi R2
OS
Windows 7 professional x64
quindi in sostanza ti resta la strip siliconata e senza alcun connettore giusto?


Blume.

UTENTE LEGGENDARIO
Utente Èlite
20,396
8,863
CPU
I7 8700K
Dissipatore
Silent loop B-Quiet 360
Scheda Madre
Fatal1ty Z370 Gaming K6
HDD
3 Tera su Western Digital 3 Tera su Toshiba p300 3Ssd da 500Gb
RAM
Corsair Vengeance DDR4 LPX 4X4Gb 2666Mhz
GPU
Msi Gtx 1080Ti Gaming Trio X
Audio
Integrata
Monitor
SyncMaster P2470HD
PSU
Evga Supernova 650W G2
Case
Dark Base 700 B-Quiet
Net
100/50 Ftth Fastweb
OS
Windows 10Pro. 64Bit
Come da titolo,qualcuno sa cosa dovrei fare per collegare dei ledstrip?

Avevo un ledstrip da 24 led ma meta ledstrip ha smesso di funzionare. Quindi ho tagliato via la parte del ledstrip che non funzionava.

Adesso mi chiedo come posso fare a collegare il ledstrip ad un connettore molex per usarlo nel pc?


vicino al punto di taglio, hai anche l'indicazione del positivo e del negativo, per le strip normali, monocromatiche.
Le rgb, quelle multicolore il discorso è similare.

Ultima modifica:

GoLDii3

Utente Èlite
2,275
450
CPU
i5 4440
Dissipatore
Raijintek Themis
Scheda Madre
Gigabyte H81M HD3
HDD
Samsung 750 EVO 120 GB
RAM
Corsair Vengeance Pro 16 GB
GPU
Gigabyte GTX 980 Ti G1
Audio
Sound Blaster Z
Monitor
Dell P2416D
PSU
Seasonic S12II 520W
Case
NZXT Phantom 410
Periferiche
Logitech G100S / Superlux HD 681 EVO
OS
Windows 10 Pro
quindi in sostanza ti resta la strip siliconata e senza alcun connettore giusto?
Si.

Nella parte dove ci dovrei saldare il connettore invece mi trovo gia saldato una resistenza (credo),quindi suppongo che almeno 1 di queste resistenze dovro toglierla per poter saldare il molex vero? Dato che ce ne sono piu di 1.

Comunque di cosa ho bisogno per il tutto?

Un saldatore e un connettore molex vero?


Blume.

UTENTE LEGGENDARIO
Utente Èlite
20,396
8,863
CPU
I7 8700K
Dissipatore
Silent loop B-Quiet 360
Scheda Madre
Fatal1ty Z370 Gaming K6
HDD
3 Tera su Western Digital 3 Tera su Toshiba p300 3Ssd da 500Gb
RAM
Corsair Vengeance DDR4 LPX 4X4Gb 2666Mhz
GPU
Msi Gtx 1080Ti Gaming Trio X
Audio
Integrata
Monitor
SyncMaster P2470HD
PSU
Evga Supernova 650W G2
Case
Dark Base 700 B-Quiet
Net
100/50 Ftth Fastweb
OS
Windows 10Pro. 64Bit
Si.

Nella parte dove ci dovrei saldare il connettore invece mi trovo gia saldato una resistenza (credo),quindi suppongo che almeno 1 di queste resistenze dovro toglierla per poter saldare il molex vero? Dato che ce ne sono piu di 1.

Comunque di cosa ho bisogno per il tutto?

Un saldatore e un connettore molex vero?
posta un foto...


GoLDii3

Utente Èlite
2,275
450
CPU
i5 4440
Dissipatore
Raijintek Themis
Scheda Madre
Gigabyte H81M HD3
HDD
Samsung 750 EVO 120 GB
RAM
Corsair Vengeance Pro 16 GB
GPU
Gigabyte GTX 980 Ti G1
Audio
Sound Blaster Z
Monitor
Dell P2416D
PSU
Seasonic S12II 520W
Case
NZXT Phantom 410
Periferiche
Logitech G100S / Superlux HD 681 EVO
OS
Windows 10 Pro

Nella resistenza ce scritto "151"


Blume.

UTENTE LEGGENDARIO
Utente Èlite
20,396
8,863
CPU
I7 8700K
Dissipatore
Silent loop B-Quiet 360
Scheda Madre
Fatal1ty Z370 Gaming K6
HDD
3 Tera su Western Digital 3 Tera su Toshiba p300 3Ssd da 500Gb
RAM
Corsair Vengeance DDR4 LPX 4X4Gb 2666Mhz
GPU
Msi Gtx 1080Ti Gaming Trio X
Audio
Integrata
Monitor
SyncMaster P2470HD
PSU
Evga Supernova 650W G2
Case
Dark Base 700 B-Quiet
Net
100/50 Ftth Fastweb
OS
Windows 10Pro. 64Bit

GoLDii3

Utente Èlite
2,275
450
CPU
i5 4440
Dissipatore
Raijintek Themis
Scheda Madre
Gigabyte H81M HD3
HDD
Samsung 750 EVO 120 GB
RAM
Corsair Vengeance Pro 16 GB
GPU
Gigabyte GTX 980 Ti G1
Audio
Sound Blaster Z
Monitor
Dell P2416D
PSU
Seasonic S12II 520W
Case
NZXT Phantom 410
Periferiche
Logitech G100S / Superlux HD 681 EVO
OS
Windows 10 Pro
151 indica il valore ohmnico della resistenza, in questo caso, 15+uno zero=150ohm
Non devi toglierla, tu vedi i due punti di saldatura?
quota i messaggi cosi ti riesco a seguire meglio.

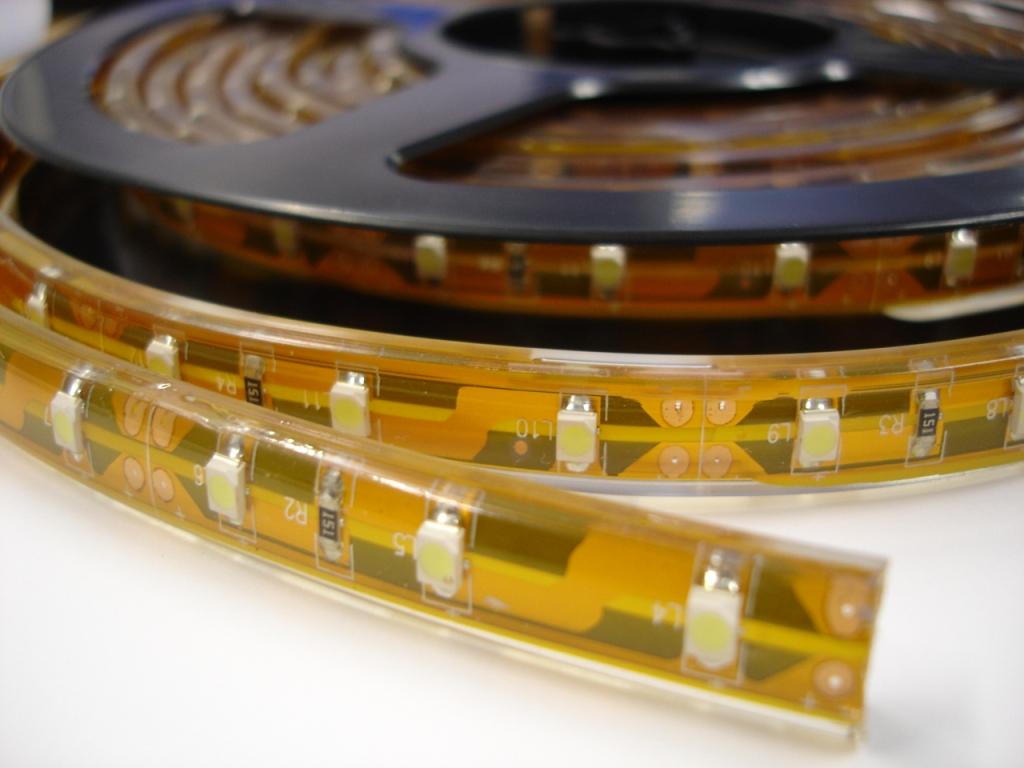

La resistenza e saldata a dei punti come questi:
Se non devo toglierla allora non mi serve dato che se no dove saldo i cavi del molex?

Non parliamo di una normale striscia a led con i punti per saldare un connettore ma di un pezzo di ledstrip che ho dovuto tagliare perche ho piegato troppo la ledstrip ed era gia mezza tagliata.

Ultima modifica:

Blume.

UTENTE LEGGENDARIO
Utente Èlite
20,396
8,863
CPU
I7 8700K
Dissipatore
Silent loop B-Quiet 360
Scheda Madre
Fatal1ty Z370 Gaming K6
HDD
3 Tera su Western Digital 3 Tera su Toshiba p300 3Ssd da 500Gb
RAM
Corsair Vengeance DDR4 LPX 4X4Gb 2666Mhz
GPU
Msi Gtx 1080Ti Gaming Trio X
Audio
Integrata
Monitor
SyncMaster P2470HD
PSU
Evga Supernova 650W G2
Case
Dark Base 700 B-Quiet
Net
100/50 Ftth Fastweb
OS
Windows 10Pro. 64Bit
La resistenza e saldata a dei punti come questi:
Visualizza allegato 75425
Se non devo toglierla allora non mi serve dato che se no dove saldo i cavi del molex?

Non parliamo di una normale striscia a led con i punti per saldare un connettore ma di un pezzo di ledstrip che ho dovuto tagliare perche ho piegato troppo la ledstrip ed era gia mezza tagliata.
se si è spezzata allora cerca quelle che prima erano le due piste in rame, li salderai i cavi x alimentarla


GoLDii3

Utente Èlite
2,275
450
CPU
i5 4440
Dissipatore
Raijintek Themis
Scheda Madre
Gigabyte H81M HD3
HDD
Samsung 750 EVO 120 GB
RAM
Corsair Vengeance Pro 16 GB
GPU
Gigabyte GTX 980 Ti G1
Audio
Sound Blaster Z
Monitor
Dell P2416D
PSU
Seasonic S12II 520W
Case
NZXT Phantom 410
Periferiche
Logitech G100S / Superlux HD 681 EVO
OS
Windows 10 Pro
se si è spezzata allora cerca quelle che prima erano le due piste in rame, li salderai i cavi x alimentarla
Non ho afferrato molto bene il concetto.

Comunque non ce nessuna pista. I led hanno smesso di funzionare dal led n13 quindi ho solo tagliato la parte di led che non funzionava. Quindi non ho nessuna pista.


Blume.

UTENTE LEGGENDARIO
Utente Èlite
20,396
8,863
CPU
I7 8700K
Dissipatore
Silent loop B-Quiet 360
Scheda Madre
Fatal1ty Z370 Gaming K6
HDD
3 Tera su Western Digital 3 Tera su Toshiba p300 3Ssd da 500Gb
RAM
Corsair Vengeance DDR4 LPX 4X4Gb 2666Mhz
GPU
Msi Gtx 1080Ti Gaming Trio X
Audio
Integrata
Monitor
SyncMaster P2470HD
PSU
Evga Supernova 650W G2
Case
Dark Base 700 B-Quiet
Net
100/50 Ftth Fastweb
OS
Windows 10Pro. 64Bit
Non ho afferrato molto bene il concetto.

Comunque non ce nessuna pista. I led hanno smesso di funzionare dal led n13 quindi ho solo tagliato la parte di led che non funzionava. Quindi non ho nessuna pista.
le piste ci sono, sono sotto la cupola che rende impermeabile la strip, dovresti rimuovere la protezione.

- - - Updated - - -



GoLDii3

Utente Èlite
2,275
450
CPU
i5 4440
Dissipatore
Raijintek Themis
Scheda Madre
Gigabyte H81M HD3
HDD
Samsung 750 EVO 120 GB
RAM
Corsair Vengeance Pro 16 GB
GPU
Gigabyte GTX 980 Ti G1
Audio
Sound Blaster Z
Monitor
Dell P2416D
PSU
Seasonic S12II 520W
Case
NZXT Phantom 410
Periferiche
Logitech G100S / Superlux HD 681 EVO
OS
Windows 10 Pro
le piste ci sono, sono sotto la cupola che rende impermeabile la strip, dovresti rimuovere la protezione.

- - - Updated - - -

Nella ledstrip che ho io non ci sono.

Ho gia tolto quello strato e come ho gia detto l'unico punto in qui ci sono le piste di rame sono quelle dove sono saldate le resistenze.
